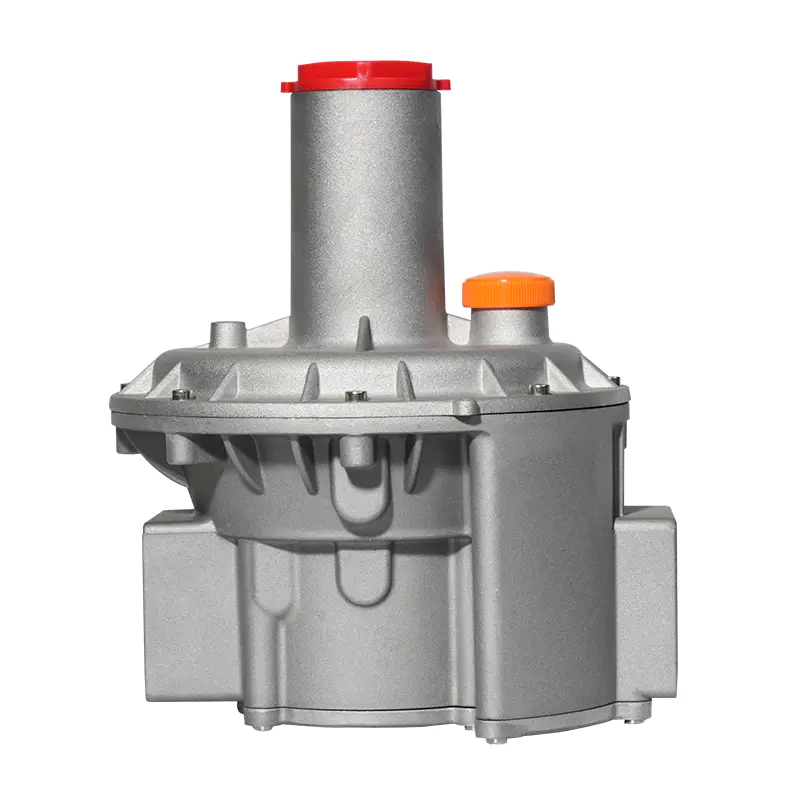

تنظیم کننده فشار کنترل گاز کنترل گاز دریچه ایمنی
تنظیم کننده فشار پمپ کنترل گاز دریچه ایمنی یک مؤلفه اصلی در سیستم تأمین گاز است. عملکرد اصلی آن اطمینان از تأمین پایدار گاز و ایمنی استفاده از آن ا...
جزئیات را مشاهده کنید I. اهمیت تنظیم فشار
در سیستم های گاز طبیعی ، گاز طبیعی معمولاً از طریق خطوط لوله یا مخازن با فشار بالا به کاربران یا تجهیزات تأمین می شود. با توجه به فشار زیاد گاز طبیعی در خطوط لوله ، استفاده مستقیم باعث آسیب به خانواده ، تجهیزات صنعتی و سیستم های خط لوله می شود. برای کاهش فشار گاز به یک محدوده ایمن و قابل استفاده ، استفاده از یک تنظیم کننده فشار لازم است. فشار بیش از حد می تواند باعث آسیب به اجاق گاز ، بخاری آب و سایر تجهیزات یا نشت گاز شود و حتی باعث بروز حوادث ایمنی شود. در حالی که فشار بیش از حد کم باعث نمی شود تجهیزات به درستی کار کنند و بر بهره وری از گاز تأثیر بگذارد.
عملکرد مقررات تنظیم کننده فشار گاز طبیعی بسیار مهم است این ایمنی و پایداری گاز طبیعی را در کل زنجیره تأمین تضمین می کند ، به طوری که با فشار مناسب می توان گاز را به ترمینال کاربر تأمین کرد.
ii. اصل کار تنظیم کننده فشار گاز طبیعی
عملکرد تنظیم فشار تنظیم کننده فشار گاز طبیعی از طریق یک سری ساختارهای مکانیکی و اصول تنظیم حاصل می شود. مهمترین قسمت ها دیافراگم ، بهار ، دریچه و سایر اجزای موجود در داخل تنظیم کننده هستند که برای دستیابی به تنظیم فشار گاز فشار قوی با هم کار می کنند.
1. گاز با فشار بالا وارد تنظیم کننده می شود
تنظیم کننده فشار گاز طبیعی معمولاً در ورودی سیستم تأمین گاز طبیعی نصب می شود و ابتدا گاز از طریق خط لوله فشار قوی وارد تنظیم کننده می شود. در طی این فرآیند ، فشار گاز معمولاً زیاد است ، بیش از فشارهایی که تجهیزات خانگی یا صنعتی می توانند در برابر آن مقاومت کنند و فشار نیاز به کاهش دارد.
2. نقش دیافراگم و بهار
یک جزء بسیار مهم در داخل تنظیم کننده وجود دارد - دیافراگم. دیافراگم یک ساختار نازک و نرم است که معمولاً از فلز یا سایر مواد مقاوم در برابر فشار ساخته شده و از طریق چشمه به فشار گاز متصل می شود. هنگامی که گاز فشار قوی وارد تنظیم کننده می شود ، مستقیماً روی دیافراگم عمل می کند و باعث تغییر شکل دیافراگم می شود.
تغییر شکل دیافراگم بر درجه باز و بسته شدن شیر در داخل تنظیم کننده تأثیر می گذارد. در این زمان ، بهار نقش متعادل کننده ایفا می کند و درجه تغییر شکل دیافراگم با تنش بهار تنظیم می شود و از این طریق جریان گاز و فشار را کنترل می کند. تنش بهار معمولاً قابل تنظیم است و با تنظیم استحکام چشمه ، فشار گاز توسط تنظیم کننده قابل تغییر است.
3 تنظیم شیر
تغییر شکل دیافراگم نه تنها بر جریان هوا تأثیر می گذارد ، بلکه مستقیماً باز و بسته شدن شیر داخل تنظیم کننده را نیز کنترل می کند. هنگامی که دیافراگم به دلیل افزایش فشار به سمت پایین حرکت می کند ، دریچه بسته می شود یا باز می شود و در نتیجه جریان گاز و فشار را کاهش می دهد. هنگامی که فشار گاز کم باشد ، دیافراگم توسط نیروی واکنش بهار به موقعیت اصلی خود باز می گردد و دریچه باز می شود یا دهانه را افزایش می دهد تا گاز بیشتری از آن عبور کند.
به این ترتیب ، تنظیم کننده می تواند جریان گاز را به طور دقیق کنترل کرده و فشار گاز را مطابق با نیاز واقعی تنظیم کند تا از ثبات و ایمنی گاز خروجی اطمینان حاصل شود.
4. خروجی فشار ثابت
تنظیم کننده فشار گاز طبیعی تضمین می کند که گاز طبیعی تنظیم شده با فشار کم ثابت از طریق عمل هماهنگ دیافراگم ، بهار و دریچه تولید می شود. صرف نظر از نحوه تغییر فشار ورودی ، تنظیم کننده به طور خودکار با توجه به فشار فشار تنظیم شده تنظیم می شود تا پایداری فشار گاز حفظ شود. در شرایط تقاضای زیاد (مانند افزایش جریان گاز) ، تنظیم کننده به طور خودکار جریان گاز را افزایش می دهد و در صورت کاهش تقاضا ، جریان گاز را کاهش می دهد و از این طریق فشار ثابت را حفظ می کند.
این فشار خروجی ثابت کلید اصلی کارآمد و ایمن تجهیزات خانگی ، اجاق گازهای تجاری ، سیستم های احتراق صنعتی و غیره است. با فشار پایدار گاز ، مشکلاتی مانند خرابی تجهیزات ، شعله های ناپایدار و نشت گاز ناشی از نوسانات فشار می توان از آن جلوگیری کرد.
3 تنظیم فشار و تنظیم تنظیم کننده فشار
راندمان کار و پایداری تنظیم کننده های فشار گاز طبیعی به تنظیم فشار صحیح بستگی دارد. تنظیم فشار دامنه فشار خروجی تنظیم کننده را تعیین می کند. به طور کلی ، تنظیم کننده های فشار گاز طبیعی دارای دو فشار اصلی مجموعه هستند:
فشار ورودی: این فشار زیاد از منبع گاز است که معمولاً توسط خط لوله گاز یا سیلندر گاز تهیه می شود. این فشار می تواند به اندازه صدها یا هزاران PA (PA) باشد.
فشار خروجی: این فشار کم فشار توسط تنظیم کننده تجهیزات است که معمولاً پایدارتر است و به طور کلی از 20-200Mbar متغیر است. بسته به نیاز استفاده ، تنظیم کننده فشار گاز طبیعی به طور خودکار گاز فشار قوی را به فشار مناسب برای تجهیزات خانگی یا صنعتی کاهش می دهد.
به منظور اطمینان از اینکه تنظیم کننده می تواند به درستی در محیط های مختلف کار کند ، تنظیم کننده معمولاً مجهز به تنش بهاری قابل تنظیم است. این عملکرد تنظیم به کاربر اجازه می دهد تا فشار خروجی را با توجه به نیازهای واقعی استفاده تنظیم کند. تنظیم کننده های فشار گاز طبیعی برای مصارف خانگی نیاز به فشار کمتری دارند ، در حالی که برخی از تجهیزات صنعتی ممکن است به فشار فشار بیشتری نیاز داشته باشند.
4. ایمنی و نظارت در هنگام تنظیم فشار
در استفاده از تنظیم کننده های فشار گاز طبیعی ، علاوه بر عملکرد تنظیم فشار ، ایمنی نیز بسیار مهم است. بسیاری از تنظیم کننده های فشار مدرن مجهز به دستگاه های ایمنی متعدد مانند:
محافظت از فشار بیش از حد: هنگامی که فشار گاز خیلی زیاد است ، تنظیم کننده گاز اضافی را از طریق دریچه ایمنی داخلی آزاد می کند تا از آسیب یا خطر تجهیزات جلوگیری شود.
هشدار فشار کم: برخی از تنظیم کننده ها به دستگاه زنگ هشدار کم مجهز هستند. هنگامی که فشار گاز پایین تر از مقدار تنظیم شده است ، زنگ هشدار به نظر می رسد که کاربر بتواند بررسی کند که آیا مشکلی در سیستم وجود دارد یا خیر.
این اقدامات حفاظت از ایمنی بیشتر اطمینان حاصل می کند که گاز طبیعی باعث ایجاد حوادث ایمنی در طی فرایند مقررات نمی شود و از زندگی و دارایی کاربران محافظت می کند. $ $
